3.0
Machineveiligheid
Om de toegang tot enkele van de belangrijkste veiligheidsnormen voor machines te vereenvoudigen, worden in de volgende paragrafen enkele belangrijke regels op een meer praktische manier gepresenteerd, aangevuld met duidelijke illustraties.
Basisregels
Risicobeoordeling - Waarom en hoe?
Bij het ontwerpen van machines richten ingenieurs zich in de eerste plaats op functie, efficiëntie en economische overwegingen. Veiligheid is zelden een belangrijk aandachtspunt, zeker niet in het beginstadium van een project.
Het kan erg moeilijk zijn om veilige bediening later te integreren in het algemene functionele en operationele concept.
Het is zelfs zo dat veiligheidsmaatregelen die tijdens de laatste fasen van het project worden toegevoegd, vaak ten koste gaan van de toegankelijkheid en efficiëntie van de machines. Daarom is het het beste om vanaf het begin na te denken over de gevaren die een functie met zich meebrengt en zo vroeg mogelijk tegenmaatregelen te bedenken.
Neem drie stappen:
- Het gevaar elimineren, als dit al mogelijk is.
- Als je het gevaar niet kunt wegnemen of als het te duur zou zijn, sluit het gevaar dan in (of sluit mensen buiten)
- Als je de handen en voeten van mensen er niet uit kunt houden, houd dan de aanwezigheid van mensen in de buurt van het gevaar in de gaten om het op tijd te stoppen.
Dit proces van het identificeren van gevaren, het bepalen van hun risicopotentieel en vervolgens het verminderen of elimineren van dergelijke risico's wordt “risicobeoordeling” genoemd.
In het verleden volgden ingenieurs normaal gesproken geen methodische aanpak van veiligheidskwesties. Maar sinds er in de jaren 90 strengere regels en normen voor productveiligheid zijn ingevoerd, is “risicobeoordeling” de belangrijkste stap geworden naar veilige producten en conformiteit met de regelgeving.

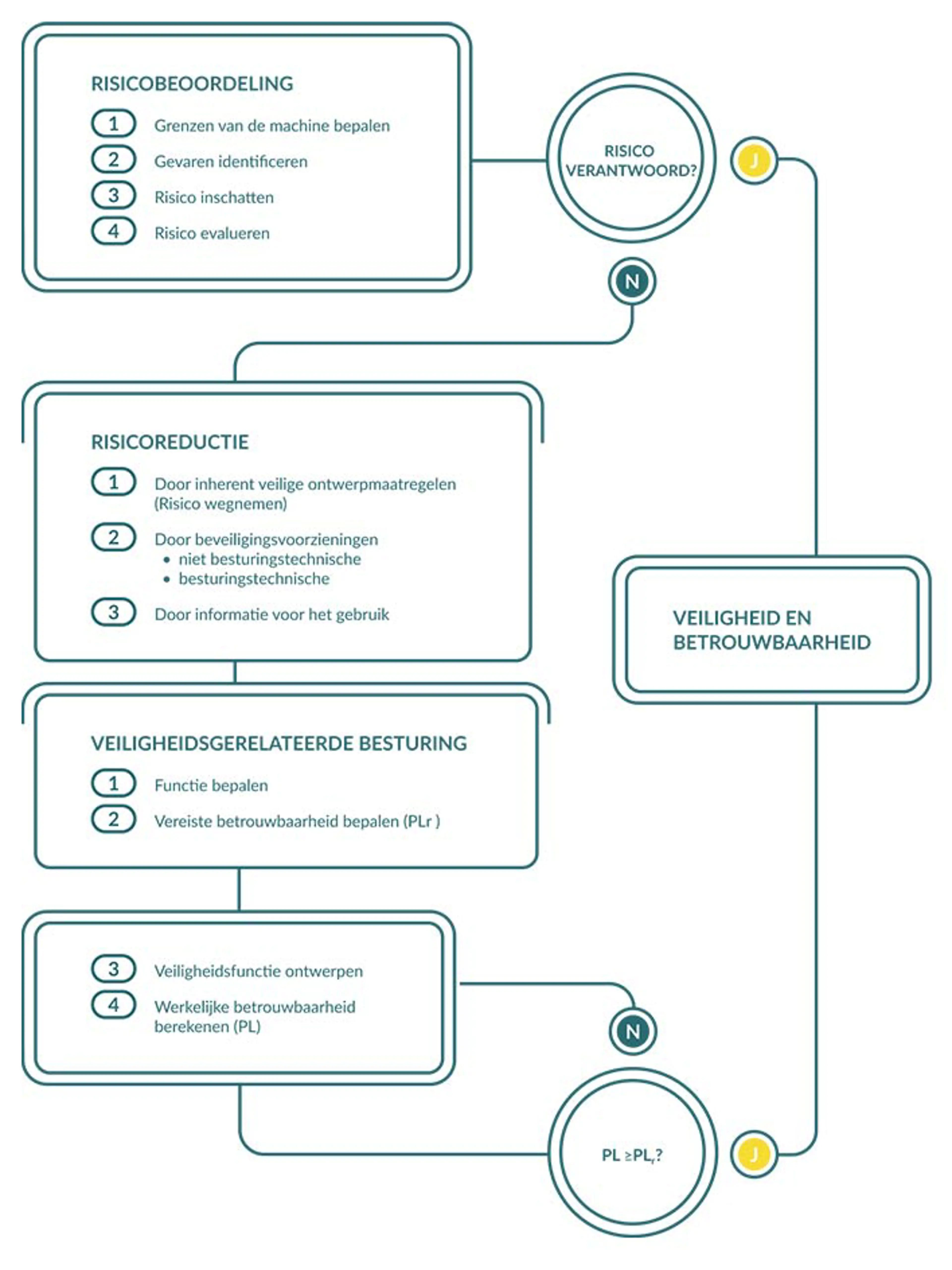

5 Stappen voor risicobeoordeling
De meeste regels en normen over dit onderwerp vereisen dat er vijf stappen worden genomen bij de risicobeoordeling.
- De grenzen van de machine bepalen, waaronder het beoogde gebruik en elk redelijkerwijs voorzienbaar verkeerd gebruik
- Identificeer de gevaren die door de machine kunnen worden gegenereerd en de bijbehorende gevaarlijke situatie.
- De risico's in te schatten, rekening houdend met de ernst van de mogelijke verwonding of schade aan de gezondheid en de waarschijnlijkheid dat deze zich voordoet
- Evalueer de risico's, om te bepalen of risicovermindering nodig is.
- Elimineer de gevaren of verminder de risico's van deze gevaren door beschermende maatregelen toe te passen.
Overzicht van elke stap in de risicobeoordeling
Het begrijpen en implementeren van een grondig risicobeoordelingsproces is cruciaal om de veiligheid en betrouwbaarheid van machines te garanderen. Hieronder volgt een gedetailleerd overzicht van elke stap:
Volg nu een levensrisicobeoordeling
Taak definiëren die beoordeeld moet worden
Taak:
De operator brengt de pallet in de machine en controleert hem.
Zoek de gevaren en beschrijf de gevaarlijke gebeurtenis
Gevaar
Benadering van een bewegend element naar een vast onderdeel:
- Pletten, scheren
- Impact
Gevaarlijke gebeurtenis
Bediener kan geplet worden tussen bewegende robot en pallet of machineonderdelen.
Selecteer een veiligheidsmaatregel
Type maatregel:
Combinatie van afschermingen en beveiligingsinrichtingen (llc).
- De gevarenzone wordt omsloten door een hekwerk dat opzettelijke en onopzettelijke toegang verhindert.
- Er is een deur voorzien voor toegang, die dient als een beweegbare afscherming.
- De beweegbare afscherming is voorzien van vergrendeling en vergrendeling van de afscherming die de deur gesloten houdt totdat de robot- en machinebewegingen in de gevarenzone zijn gestopt.
- De machine kan niet starten zolang de deur open of niet vergrendeld is.
- De deurschakelaar moet voorzien zijn van een noodontgrendelingsslot.
Eisen toewijzen uit richtlijnen/normen
Machinerichtlijn:
- 1.3.7 – Risico in verband met bewegende onderdelen
- 1.4.2.1 – Vaste bewakers
- 1.4.2.2 – In elkaar grijpende beweegbare afschermingen
EN ISO 12100: 2010: paragrafen 6.3.3.2.2 en 6.3.3.2.3
Doe een risicoschatting om het PL voor de vergrendelingsfunctie te vinden
Doe een risicoschatting om het PL voor de vergrendelingsfunctie te vinden
S - Ernst van de verwonding: 2
Bediener kan ernstig letsel oplopen door de robot, dodelijk letsel mogelijk.
F - Frequentie en duur: 1
De pallet moet ongeveer één keer per uur worden vervangen.
P - Voorkomen van schade: 2
De robot beweegt met snelheden tot 10 m/s, ontwijken is nauwelijks mogelijk.
O - Waarschijnlijkheid van optreden: 2
Geen bewijs beschikbaar.
PLr: d
